日本中小企業省エネ大賞受賞

省エネ性を徹底的に追求しています!

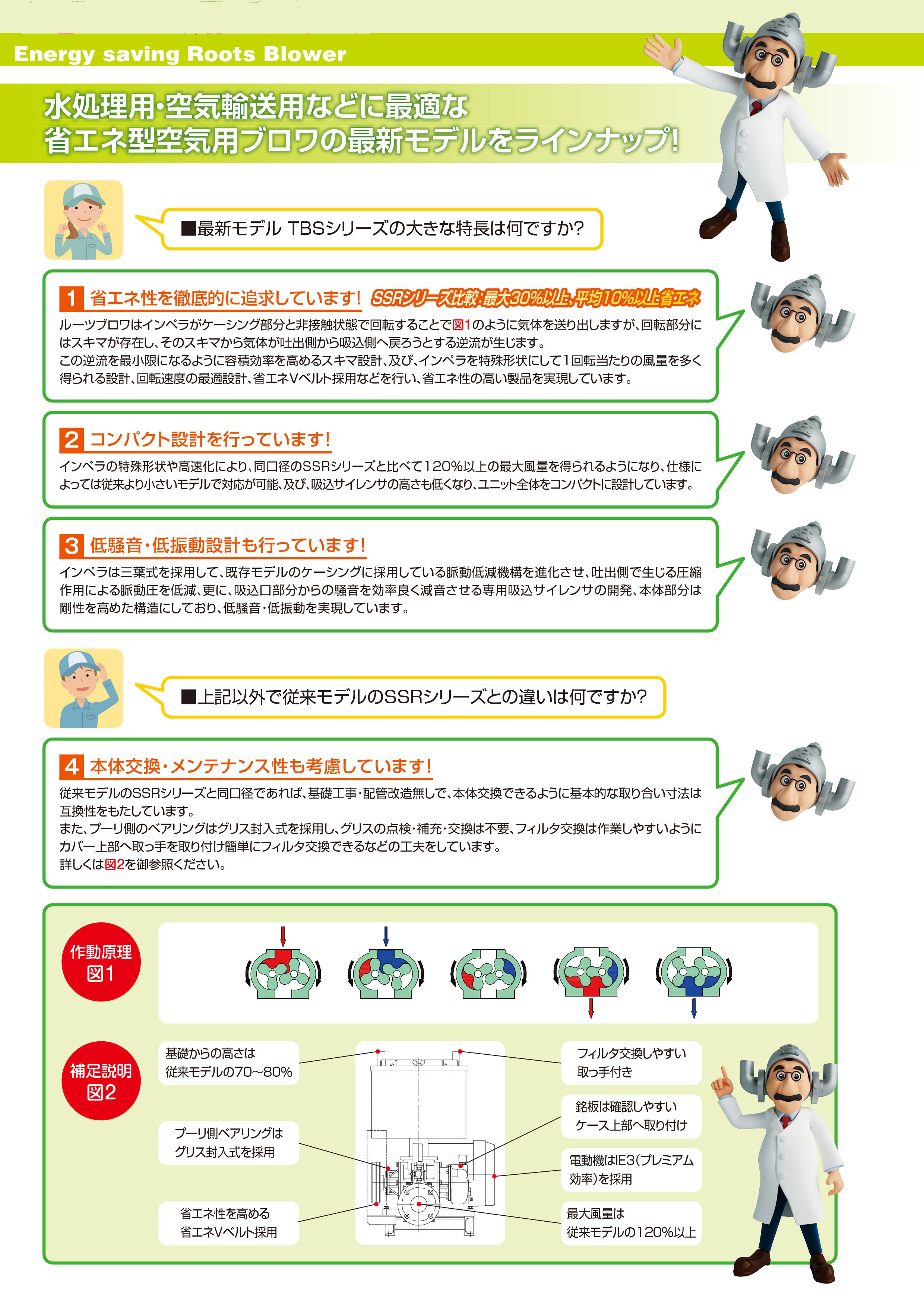

ルーツブロワはインペラがケーシング部分と非接觸狀態で回転することで図1のように気體を送り出しますが、回転部分に はスキマが存在し、そのスキマから気體が吐出側から吸込側へ戻ろうとする逆流が生じます。

この逆流を最小限になるように容積効率を高めるスキマ設計、及び、インペラを特殊形狀にして1回転當たりの風量を多く 得られる設計、回転速度の最適設計、省エネVベルト採用などを行い、省エネ性の高い製品を実現しています。

コンパクト設計を行っています!

インペラの特殊形狀や高速化により、同口徑のSSRシリーズと比べて120%以上の最大風量を得られるようになり、仕様に よっては従來より小さいモデルで対応が可能、及び、吸込サイレンサの高さも低くなり、ユニット全體をコンパクトに設計しています。

低騒音?低振動設計も行っています!

インペラは三葉式を採用して、既存モデルのケーシングに採用している脈動低減機構を進化させ、吐出側で生じる圧縮 作用による脈動圧を低減、更に、吸込口部分からの騒音を効率良く減音させる専用吸込サイレンサの開発、本體部分は 剛性を高めた構造にしており、低騒音?低振動を実現しています。

本體交換?メンテナンス性も考慮しています!

従來モデルのSSRシリーズと同口徑であれば、基礎工事?配管改造無しで、本體交換できるように基本的な取り合い寸法は 互換性をもたしています。

また、プーリ側のベアリングはグリス封入式を採用し、グリスの點検?補充?交換は不要、フィルタ交換は作業しやすいように カバー上部へ取つ手を取り付け簡単にフィルタ交換できるなどの工夫をしています。

SSRブランドK型（TBS）の主な仕様

ブロワサイズ50-150A

風量:0.85-35.95m3/min

圧力:0.1-0.6kgf/cm2

モーター出力:0.75-55kw

標準付屬品

共通臺板

ベルトカバー（密閉）

ブロワプーリ、モータープーリ、省エネV型ベルト

吸込みサイレンサー(エアフィルター付き)

安全弁

圧力計

潤滑油

アンカーボルト
