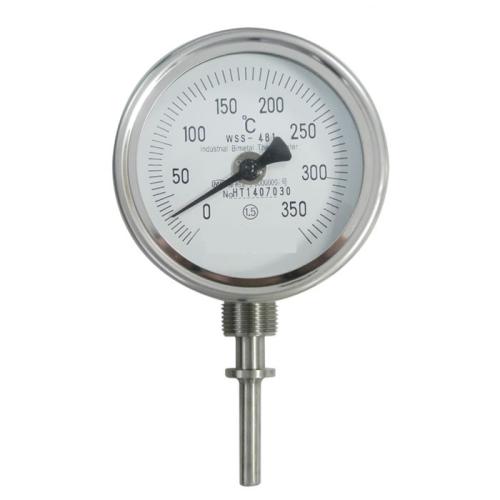

- 商品名稱：不銹鋼雙金屬溫度計
- 添加時間：2021-10-17 14:49:47
- 電 話：0550-7543766
郵 箱：kefu@senpudz.com
不銹鋼雙金屬溫度計工作原理
雙金屬溫度計是利用繞制成螺旋管狀的雙金屬片一端被固定，另一自由端與指針針連接，隨著溫度的變化而轉動，并帶動指針旋轉指示溫度的單針式指示溫度計。
不銹鋼雙金屬溫度計主要技術特性
測溫范圍：-80-600℃
準確度等級：1.0 /1.5級，
溫度計指示部分：（按溫度計標度盤的外徑表示）分φ60、φ100、φ150mm.
尾管長度：100－2000mm。
尾管直徑：分別為φ6、φ10、（尾管長度100－1250mm時）φ12（尾管長度在1250－2000mm時）
安裝部分螺紋:M16X1.5;M27X2;G1/2;G3/4.尾管及固定螺栓節頭等材質均為1Cr18Ni9Ti不銹鋼，耐壓6.4MPa。
測溫范圍
| 測量范圍℃ | 適用范圍 | |
| 工業、商業 | 實驗室、小型 | |
| -80～+40 | √ | √ |
| -40～+80 | √ | √ |
| 0～50 | √ | √ |
| 0～100 | √ | √ |
| 0～200 | √ | √ |
| 0～300 | √ | √ |
| 0～400 | √ | √ |
| 0～500 | √ | √ |
| 0～600 | √ | √ |
外形尺寸
| 形式 | A | B | C | E | L | d |
| 軸向型 | 65 | 23 | 73 | - | 75 100 150 200 300 400 500 750 1000 | Φ6 Φ8 Φ10 |
| 105 | 23 | 73 | - | |||
| 155 | 23 | 73 | - | |||
| 徑向型 | 65 | 50 | 110 | 34 | ||
| 105 | 50 | 110 | 34 | |||
| 105 | 50 | 110 | 34 | |||
| 135°向型 | 105 | 23 | 85 | - | ||
| 155 | 23 | 85 | - | |||
| 萬向型 | 105 | 23 | 178 | 120 | ||
| 155 | 23 | 178 | 120 |
選型編碼
| 系列號 | WSS | 雙金屬溫度計 | |||||||||
| 表盤公稱直徑 | -3 | Φ60 | |||||||||
| -4 | Φ100 | ||||||||||
| -5 | Φ150 | ||||||||||
| 表盤形式 | 0 | 軸向（直型） | |||||||||
| 1 | 徑向（角型） | ||||||||||
| 2 | 135°向（鈍角型） | ||||||||||
| 8 | 萬向（可調角型） | ||||||||||
| 安裝固定形式 | 0 | 無固定裝置 | |||||||||
| 1 | 可動外螺紋 | ||||||||||
| 2 | 可動內螺紋 | ||||||||||
| 3 | 固定螺紋 | ||||||||||
| 4 | 固定法蘭 | ||||||||||
| 5 | 卡套螺紋 | ||||||||||
| 6 | 卡套法蘭 | ||||||||||
| 保護形式 | - | 普通型 | |||||||||
| W | 防護型 | ||||||||||
| F | 防腐型 | ||||||||||
型號及規格
軸向型雙金屬溫度計
| 型號 | 測溫范圍 | 精度等級 | 保護管材料 | 規格 | 安裝固定形式 | |
| D | L | |||||
| WSS-300 | -40～+80 -80～+40 0～50 0～100 0～150 0～200 0～300 0～400 0～500 0 ~ 600 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ60 | 75 100 150 200 300 400 500 750 1000 | 無固定裝置 |
| WSS-400 | Φ100 | |||||
| WSS-500 | Φ150 | |||||
| WSS-301 | Φ60 | 可動外螺紋 | ||||
| WSS-401 | Φ100 | |||||
| WSS-501 | Φ150 | |||||
| WSS-302 | Φ60 | 可動內螺紋 | ||||
| WSS-402 | Φ100 | |||||
| WSS-502 | Φ150 | |||||
| WSS-303 | Φ60 | 固定螺紋 | ||||
| WSS-403 | Φ100 | |||||
| WSS-503 | Φ150 | |||||
| WSS-304 | Φ60 | 固定法蘭 | ||||
| WSS-404 | Φ100 | |||||
| WSS-504 | Φ150 | |||||
| WSS-305 | Φ60 | 卡套螺紋 | ||||
| WSS-405 | Φ100 | |||||
| WSS-505 | Φ150 | |||||
| WSS-306 | Φ60 | |||||
| WSS-406 | Φ100 | 卡套法蘭 | ||||
| WSS-506 | Φ150 | |||||
徑向型雙金屬溫度計
| 型號 | 測溫范圍 | 精度等級 | 保護管材料 | 規格 | 安裝固定形式 | |
| D | L | |||||
| WSS-310 | -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 0 ~ 600 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ60 | 75 100 150 200 300 400 500 750 1000 | 無固定裝置 |
| WSS-410 | Φ100 | |||||
| WSS-510 | Φ150 | |||||
| WSS-311 | Φ60 | 可動外螺紋 | ||||
| WSS-411 | Φ100 | |||||
| WSS-511 | Φ150 | |||||
| WSS-312 | Φ60 | 可動內螺紋 | ||||
| WSS-412 | Φ100 | |||||
| WSS-512 | Φ150 | |||||
| WSS-313 | Φ60 | 固定螺紋 | ||||
| WSS-413 | Φ100 | |||||
| WSS-513 | Φ150 | |||||
| WSS-314 | Φ60 | 固定法蘭 | ||||
| WSS-414 | Φ100 | |||||
| WSS-514 | Φ150 | |||||
| WSS-315 | Φ60 | 卡套螺紋 | ||||
| WSS-415 | Φ100 | |||||
| WSS-515 | Φ150 | |||||
| WSS-316 | Φ60 | |||||
| WSS-416 | Φ100 | 卡套法蘭 | ||||
| WSS-516 | Φ150 | |||||
萬向型雙金屬溫度計
| 型號 | 測溫范圍 | 精度等級 | 保護管材料 | 規格 | 安裝固定形式 | |
| D | L | |||||
| WSS-480 | -40～+80 -80～+40 0～50 0～100 0～150 0～200 0～300 0～400 0～500 0 ~ 600 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ100 | 75 100 150 200 300 400 500 750 1000 | 無固定裝置 |
| WSS-580 | Φ150 | |||||
| WSS-481 | Φ100 | 可動外螺紋 | ||||
| WSS-581 | Φ150 | |||||
| WSS-482 | Φ100 | 可動內螺紋 | ||||
| WSS-582 | Φ150 | |||||
| WSS-483 | Φ100 | 固定螺紋 | ||||
| WSS-583 | Φ150 | |||||
| WSS-484 | Φ100 | 固定法蘭 | ||||
| WSS-584 | Φ150 | |||||
| WSS-485 | Φ100 | 卡套螺紋 | ||||
| WSS-585 | Φ150 | |||||
| WSS-486 | Φ100 | 卡套法蘭 | ||||
| WSS-586 | Φ150 | |||||
135°向型雙金屬溫度計
| 型號 | 測溫范圍 | 精度等級 | 保護管材料 | 規格 | 安裝固定形式 | |
| D | L | |||||
| WSS-420 | 0～50 0～100 0～150 0～200 0～300 0～400 0～500 0 ~ 600 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ100 | 75 100 150 200 300 400 500 750 1000 | 無固定裝置 |
| WSS-520 | Φ150 | |||||
| WSS-421 | Φ100 | 可動外螺紋 | ||||
| WSS-521 | Φ150 | |||||
| WSS-422 | Φ100 | 可動內螺紋 | ||||
| WSS-522 | Φ150 | |||||
| WSS-423 | Φ100 | 固定螺紋 | ||||
| WSS-523 | Φ150 | |||||
| WSS-424 | Φ100 | 固定法蘭 | ||||
| WSS-524 | Φ150 | |||||
| WSS-425 | Φ100 | 卡套螺紋 | ||||
| WSS-525 | Φ150 | |||||
| WSS-426 | Φ100 | 卡套法蘭 | ||||
| WSS-526 | Φ150 | |||||
安裝要求
對雙金屬溫度計的安裝，應注意有利于測溫準確，安全可考及維修方便，而且不影響設備運行和生產操作，要滿足以上要求，在選擇對熱電阻的安裝部位和插入深度時要注意以下幾點：
（1）為了使熱電阻的測量端與被測介質之間有充分的熱交換，應合理選擇測點位置，盡量避免在閥門，彎頭及管道和設備的死角附近裝設熱電阻。
（2）帶有保護套管的熱電阻有傳熱和散熱損失，為了減少測量誤差，熱電偶和熱電阻應該有足夠的插入深度：
a、對于測量管道中心流體溫度的熱電阻，一般都應將其測量端插入到管道中心處(垂直安裝或傾斜安裝)。如被測流體的管道直徑是200毫米，那熱電阻插入深度應選擇100毫米；
b、對于高溫高壓和高速流體的溫度測量(如主蒸汽溫度)，為了減小保護套對流體的阻力和防止保護套在流體作用下發生斷裂，可采取保護管淺插方式或采用熱套式熱電阻。淺插式的熱電阻保護套管，其插入主蒸汽管道的深度應不小于75mm；熱套式熱電阻的標準插入深度為100mm；
c、假如需要測量是煙道內煙氣的溫度，盡管煙道直徑為4m，熱電阻插入深度1 m即可；
d、當測量原件插入深度超過1m時，應盡可能垂直安裝，或加裝支撐架和保護套管。
